Montar circuitos sem a necessidade de soldar qualquer componente
Mostrar uso da protoboard
2017 -
-

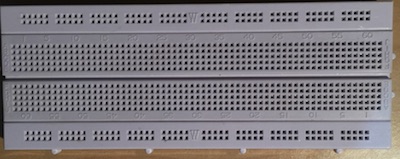

PROTOBOARD
-
Ligação entre pontos na horizontal e vertical.
-
-
-

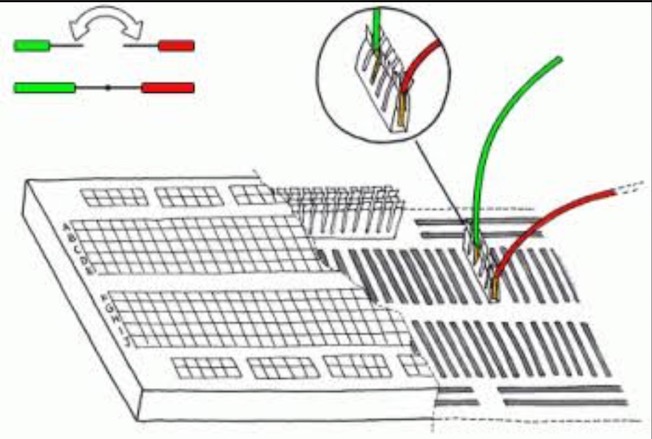

Hastes interligando pontos na na horizontal e vertical. na horizontal e vertical.
-
-
Normalmente as hastes na horizontal vão até metade da placa. Para pegar toda a haste é necessario conectar uma a outra.
-

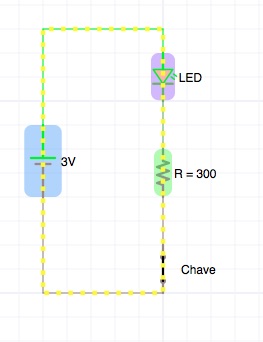

Representação esquemática que será montada na protoboard
Representação do conjunto de vários componentes eletrônicos que possuem funções diferentes a fim de se obter a finalidade desejada (prototipar o funcionamento (polarização) do LED). -
-
-
MONTAGEM
Agora que sabemos que o protótipo funciona, vamos a montagem
-
-
Material:
1 x LED
1 x Resistor de de 300 ohms;
1 x Chave Momentânea (PushButton)
1 x Fonte de Alimentação de 3V (Pode ser Arduino)
-
TÉCNICA DE

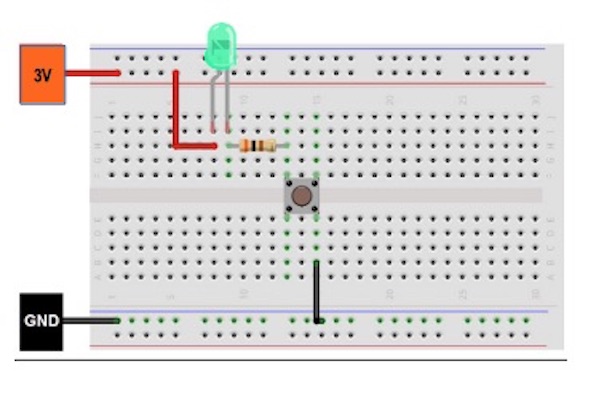

MONTAGEMPasso a passo
-
-
Primeiro colocaremos o LED com o anodo (positivo) virado para o lado que conectaremos os 3V; Para identificar o anodo do LED, basta verificar o maior terminal do componente.
Na mesma coluna do catodo (negativo) do LED ligaremos um dos terminais do resistor;
Para finalizar, ligaremos o botão na mesma coluna do outro terminal do resistor e, por fim, ligamos o botão ao GND.
ATENÇÃO:
Verifique todas as conexões antes de energizar o circuito! Este procedimento é extremamente importante para se evitar curto-circuitos e possíveis danos aos componentes eletrônicos.
-

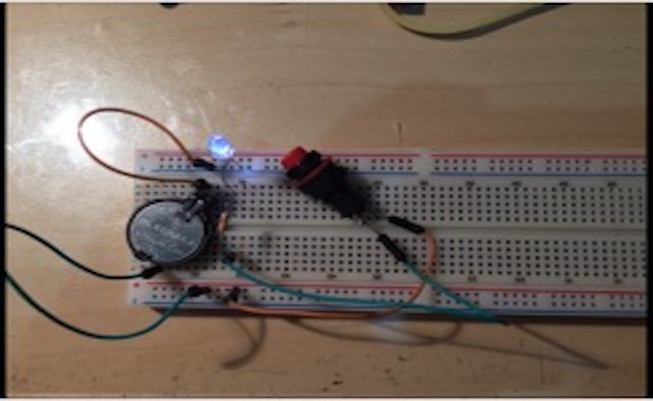

TESTE
-
-
Teste funcional: Apertar o botão push botton para acender o LED.
Teste de cada componente no circuito (calculado e testado): Bateria (fonte de energia), interruptor (liga/desliga), fio (conduz corrente), resistor (proteger o Led) e Led (emissor de luz).
Corrente (i) em Amperes(A) (o que faz acender o diodo quando ela circula por êle).
Tensão em volt(v) (diferença de potencial entre positivo(+) e negativo(-) faz a corrente se movimentar).
Potência em watt(w)
-
MELHORIAS
-
- Colocar em uma caixa no formato de lanterna.
